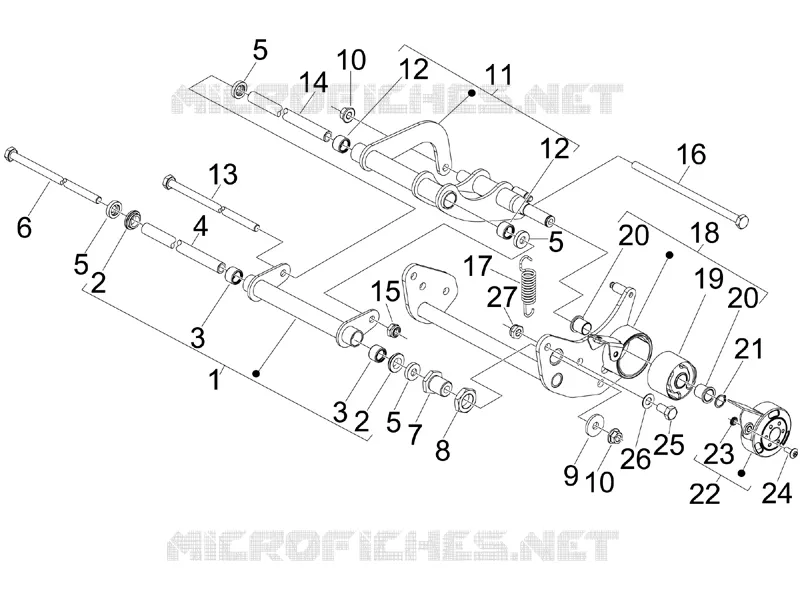

Bras oscillant
1
2
2
3
3
4
5
5
5
5
6
7
8
9
10
10
11
12
12
13
14
16
17
18
19
20
20
21
22
23
24
25
26
1
Complete swinging arm on frame side
56475R
Non disponible
2
Bush
597317
$0,92 Prix unitaire TTC
3
Roller cage
597374
Non disponible
4
Spacer
CM067805
$15,31 Prix unitaire TTC
5
Spacer
650755
$6,60 Prix unitaire TTC
6
Hex socket screw
597080
$6,60 Prix unitaire TTC
7
Bush
597079
$10,29 Prix unitaire TTC
8
Nut m22x2 h=8
564611
$3,65 Prix unitaire TTC
9
Washer
597230
$1,15 Prix unitaire TTC
10
Nut
564878
$2,99 Prix unitaire TTC
11
Complete swinging arm on engine side
56334R
Non disponible
12
Roller cage
597374
Non disponible
13
Hex socket screw M10x215
271779
$2,11 Prix unitaire TTC
14
Spacer 189.00 mm
CM067806
$29,76 Prix unitaire TTC
16
screw
597081
$5,20 Prix unitaire TTC
17
Spring
651027
$2,38 Prix unitaire TTC
18
Stand plate
650904
$111,92 Prix unitaire TTC
19
Silent-block
272750
$12,52 Prix unitaire TTC
20
Bush
273460
$0,75 Prix unitaire TTC
21
Circlip
006416
$0,08 Prix unitaire TTC
22
Silent block cover
647872
$4,49 Prix unitaire TTC
23
Knurled bushing
830056
$0,34 Prix unitaire TTC
24
Screw M6x16
272836
$3,70 Prix unitaire TTC
25
Hex socket screw
597893
$0,67 Prix unitaire TTC
26
Washer
709646
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
