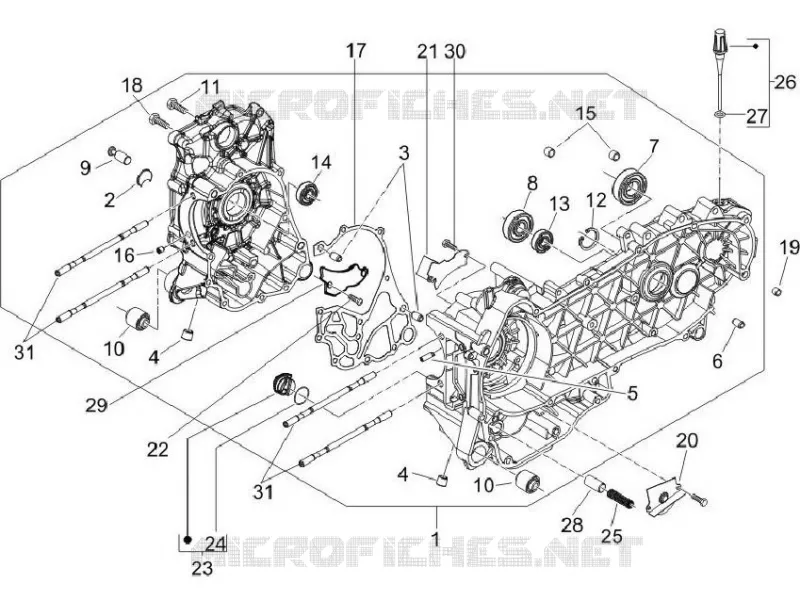

Carter moteur
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
1
Complete crankcase Cat.2
CM1280085002
Non disponible
1
Complete crankcase Cat.1
CM1280085001
Non disponible
2
Cup
840489
$0,33 Prix unitaire TTC
3
Pin 6,5x9,5x15
239388
Non disponible
4
Plug M12x1,5
411311
$0,67 Prix unitaire TTC
5
Nozzle
484034
$6,44 Prix unitaire TTC
6
Bush Ø8xØ12x8
431860
$3,70 Prix unitaire TTC
7
Radial ball bearing 15x42x13
485912
Non disponible
8
Radial ball bearing 20x47x14
833701
Non disponible
9
Springs fixing pin
483785
$5,45 Prix unitaire TTC
10
Silent-block
486081
$6,73 Prix unitaire TTC
11
screw M6x60
432142
$0,19 Prix unitaire TTC
12
Circlip 25x26.9x1.2
000674
Non disponible
13
Gasket ring 20-32-7
82878R
$10,25 Prix unitaire TTC
14
Gasket ring 20-30-7
82898R
$4,36 Prix unitaire TTC
15
Locating dowel Ø11x10
478115
$0,24 Prix unitaire TTC
16
Nozzle D 1.1
844582
$0,05 Prix unitaire TTC
17
Half crankcase gasket
845212
Non disponible
18
screw M6x60
432142
$0,19 Prix unitaire TTC
19
Locating dowel Ø7,5x12
277916
$0,34 Prix unitaire TTC
20
Lower oil bulkhead
483767
$0,38 Prix unitaire TTC
21
Upper oil bulkhead
485047
$0,48 Prix unitaire TTC
22
Screw M5x10
018575
$2,95 Prix unitaire TTC
23
Filter door insert
845861
$3,82 Prix unitaire TTC
24
Gasket
431065
$0,42 Prix unitaire TTC
25
Spring
485655
$1,26 Prix unitaire TTC
26
Complete oil level dipstick
832130
$2,94 Prix unitaire TTC
27
Gasket ring 14,43x9,19x2,62
827085
$2,99 Prix unitaire TTC
28
Oil pressure valve
829661
$6,44 Prix unitaire TTC
29
Plate
876657
$5,38 Prix unitaire TTC
30
Screw w/ flange M5x16
830061
$0,34 Prix unitaire TTC
31
Stud bolt
411295
$1,58 Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
