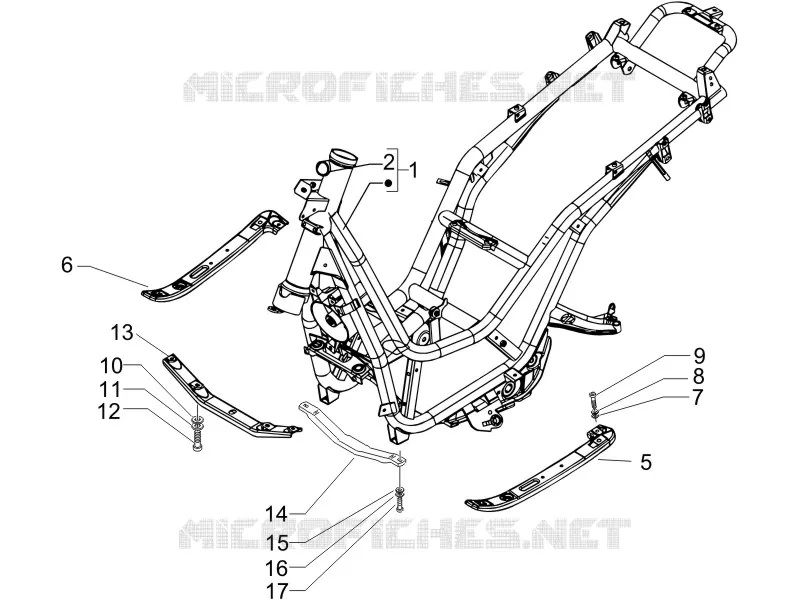

Châssis/coque
1
2
5
6
7
8
9
10
11
12
13
14
15
16
17
1
Frame with u.p.
6545815
Non disponible
1
Frame with u.p.
6541095
Non disponible
2
Lock support
575357
$24,90 Prix unitaire TTC
5
Footrest support left cross pin
CM174901
Non disponible
6
Footrest support right cross pin
CM174902
Non disponible
7
Flat washer 6,4x12x1
003056
$0,08 Prix unitaire TTC
8
Spring washer 6,4x11,8x1
016406
$0,34 Prix unitaire TTC
9
screw M6x16
031088
$0,17 Prix unitaire TTC
10
Flat washer 8,4x18x2
003038
$0,25 Prix unitaire TTC
11
Spring washer 13,75x8,15x4,5
016408
$0,08 Prix unitaire TTC
12
Screw m8x18 zn
031117
$0,19 Prix unitaire TTC
13
Crosspiece
577896
$13,53 Prix unitaire TTC
14
Crosspiece
577901
$8,16 Prix unitaire TTC
15
Flat washer 8,4x18x2
003038
$0,25 Prix unitaire TTC
16
Spring washer 13,75x8,15x4,5
016408
$0,08 Prix unitaire TTC
17
Screw m8x18 zn
031117
$0,19 Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
